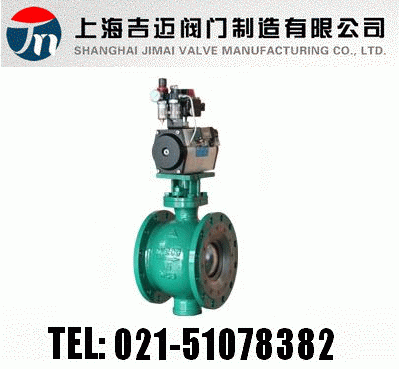

ZSRV氣動V型調節球閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產≦ZSRV氣動V型調節球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!


概述

ZSRV氣動V型調節球閥,閥芯上開有V型切口,與硬密封閥座相對轉動產生剪切力,可將纖維切斷,防止卡死。實現對壓力、流量、溫度、液位等參數的調節。具有流通能力,調節精度高,可調比大,密封性好,重量輕等特點。適用于除小口徑,角型、三通連接外的大部分場合,是替代進口產品的較佳產品,特別適用于泥漿和含有纖維性介質,以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
標準規格
閥體型式:直通鑄造球閥
閥芯型式:V型開口部分球體
公稱通徑:DN50 ~300  NPS 2〞~12〞
公稱壓力:PN16 ~40   CLASS 150LB ~300LB
連接方式:法蘭  FF、RF、RTJ、等.
對夾式
閥蓋形式:一體式
填    料:V型聚四氟乙烯、柔性石墨填料等
密 封 墊:金屬夾石墨密封
執行機構:
電動:DTR系列 、 3810L系列
表面涂漆:綠色 丙稀酸聚胺酯磁漆

型號編制

Z 執行機構  R 結構形式  -公稱壓力  閥體材質  公稱通徑
Z系列調節閥  S:氣動活塞執行機構
J:氣動薄膜執行機構
R
角行程
V:標準型V型調節球閥
VF:軟密封V型調節球閥
PN16=16
CL150LB=150 LB
C=WCB
  LC=LCB
  P=CF8
  PL=CF3
  R=CF8M
  RL=CF3M
D=特殊材質
DN50= DN50
NPS2〞=NPS2〞

性能

流量特性 近似等百分比
可調范圍 全腔型    100:1     縮腔型 40:1
額定CV值  全腔型CV 14~1750      縮腔型CV 6-700
行程  全開 60°
允許泄漏量 硬密封:IV級(0.01%    閥額定容量) 軟密封:VI級(氣泡級)
基本誤差% 氣動 ±2 電動±2.0
回差% 氣動 ≤1.5 電動≤1.0
死區% 氣動 ≤0.6 電動≤1.0

注:性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。

選用參數表

公稱通徑DN(mm)  25 40 50 65 80 100 125 150 200 250 300
額定流量系數Cv 硬密封  32 78 90 160 250 360 610 1120 1850 2950 3700
軟密封  32 78 90 150 240 345 580 1080 1800 2800 3550
雙作用氣動執行機構  氣源壓力    400KPa
型號  扭矩(N.M)  PTFE填料,金屬密封允許壓差 單位MPa
ATD75 46.5 1.72 0.83 0.53 0.30 0.16
ATD88 73.2   1.33 1.33 0.49 0.28
ATD100 106         0.48 0.16
ATD125 221         0.82 0.45 0.25 0.19
ATD160 453           0.81 0.52 0.40 0.13
ATD200 850             0.9 0.69 0.60 0.42 0.31
單作用氣動執行機構  氣源壓力    400KPa
型號  扭矩(N.M)  PTFE填料,金屬密封允許壓差 單位MPa
ATS88 44 0.60 0.24 0.16 0.08
ATS100 60.7 1.10 0.49 0.31 0.17 0.08
ATS125 126   1.21 0.79 0.44 0.25 0.06
ATS160 269         0.56 0.20 0.10 0.08
ATS200 467         0.81 0.56 0.31 0.24
ATS240 880             0.9 0.69 0.46 0.24 0.17



訂貨提供產品參數:ZSRV氣動V型調節球閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
